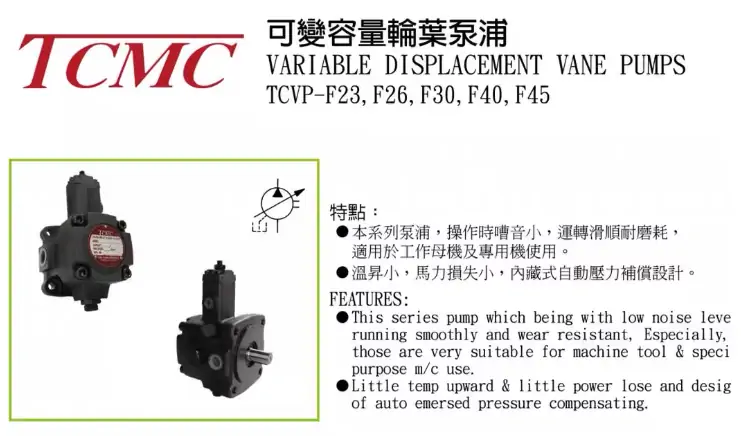

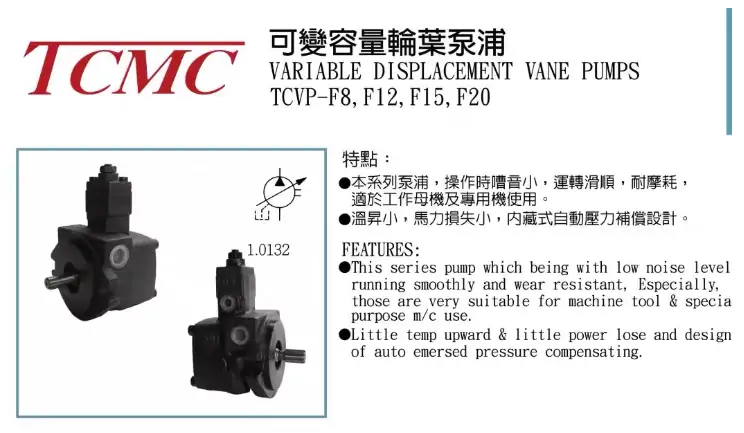

TCMC葉片泵VARIABLE VANE PUMP油泵150T-116LR PV2R1-26R
液壓伺服系統的設計
液壓伺服系統 的設計包括靜態設計和動態校驗，如果靜態設計不能滿足動態指標的要求，則還需要對靜態設計的有關參數進行修改或采用校正手段對系統進行有效的補償和改進，以滿足系統在動、靜態方面的指標要求。液壓伺服系統設計步驟如下：
1）明確系統的應用要求和用途，確定有關的技術指標等。
2）掌握負載的性質和控制對象的運動工況，計算與控制對象運動規律相關的參數，如慣性力、黏性力、彈性力負載等；計算運動部件的速度、加速1度，畫出速度圖、加速度圖。
3）掌握系統的工作環境，如環境溫度、濕度、粉塵、沖擊、振動等情況。
4）閱讀技術文件，掌握系統的技術指標，如功率、效率、精度（包括靜態誤差、穩態誤差、總誤差）、動態品質等。
5）確定控制方案。根據所選定的控制方案，擬定控制系統的整體結構，繪制控制系統的原理方框圖。
6）進行靜態設計計算。根據系統要求、負載性質和運動工況，選擇液壓元件的結構形式和參數，主要包括系統壓力、流量等，分析系統的工作循環狀況，繪制系統的負載工況圖。
7）選擇液壓元件。根據系統的靜態設計計算和負載匹配要求，選擇伺服閥或比例閥、泵等有關元件和其他執行元件的型號。
8）根據系統的工作狀態和精度要求，初步確定系統的??環增益，選擇檢測元件、反饋元件、放大元件和其他元件。
9）給出有關元件的運動方程和數學模型（傳遞函數）。
10）繪制系統的方框圖，給出系統的??環和閉環頻率特性。
11）分析系統的穩定性、校核系統的頻寬。
12）通過仿真或計算，分析系統的過渡狀態，校核動態品質。
13）誤差的分析與計算（或估算）。分析計算穩態誤差，校核系統精度指標。
14）修改設計。如果系統的精度或者動態品質不能滿足使用要求，修改動力件參數，或者采用校正方法，或者采用補償方案，直至滿足要求為止。
15）選擇液壓源和輔助元件及設備。
16）模擬試驗。必要時對以上設計進行修改或者調整，直至滿足系統要求為止。
150T-116-F-RL-02 150T-125-F-RL-02 150T-48-F-RL-02 150T-61-F-RL-02
150T-75-F-RL-02 150T-94-F-RL-02
50T-12-F-RL-02 50T-14-F-RL-02 50T-17-F-RL-02 50T-23-F-RL-02 50T-26-F-RL-02
50T-30-F-RL-02 50T-36-F-RL-02 50T-40-F-RL-02 50T-43-F-RL-02
DS-11-FR DS-12-FR DS-13-FR DS-14-FR DS-14-F-R DS-17-F-R DS-19-F-R
FP12-20 FP12-208-L FP12-212-L FP15-206-L
FVMB-1V-10 FVMF-5V-10 FVSB-2V-10-L
PV2R1-11-F-R-A-A-02 PV2R1-19-F-R-A-A-02
PV2R2-41-F-R-A-A-02
PV2R3-76-F-R-A-A-02
SVPF-15-35-20T SVPF-15-55-20T SVPF-15-70-20T SVPF-20-35-20T SVPF-20-55-20T
SVPF-20-70-20T SVPF-30-35-20T SVPF-30-55-20T SVPF-30-70-20T SVPF-40-35-20T
SVPF-40-55-20T SVPF-40-70-20T
TC6VP-F12-A1 TC6VP-F12-A2 TC6VP-F12-A3 TC6VP-F12-A4 TC6VP-F15-A1
TC6VP-F15-A2 TC6VP-F15-A3 TC6VP-F15-A4 TC6VP-F20-A1 TC6VP-F20-A2
TC6VP-F20-A3 TC6VP-F20-A4 TC6VP-F30-A1 TC6VP-F30-A2 TC6VP-F30-A3
TC6VP-F30-A4 TC6VP-F40-A1 TC6VP-F40-A2 TC6VP-F40-A3 TC6VP-F40-A4 TC6VP-F8-A4

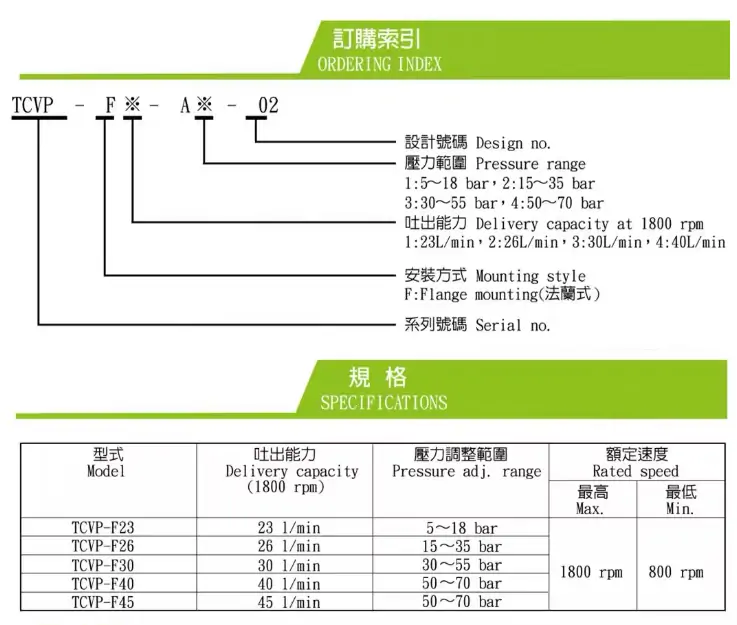

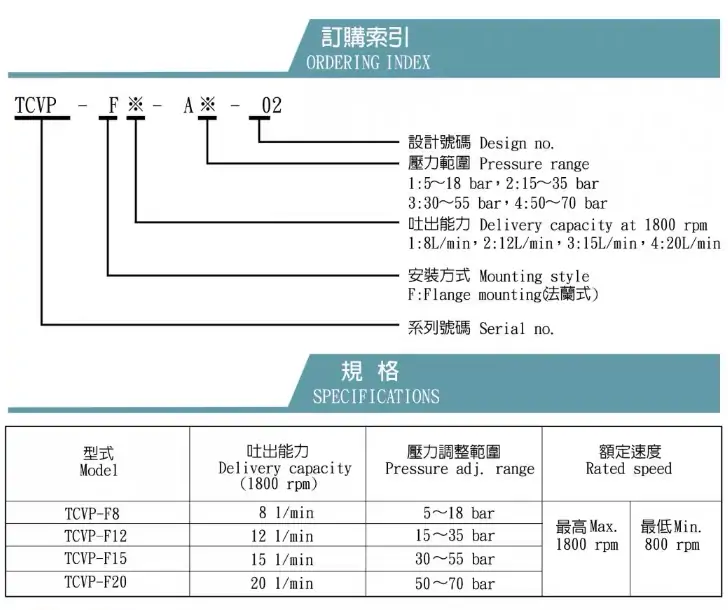

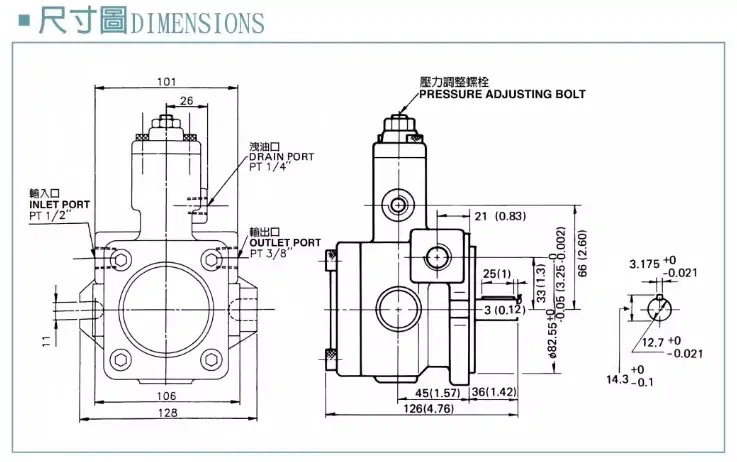

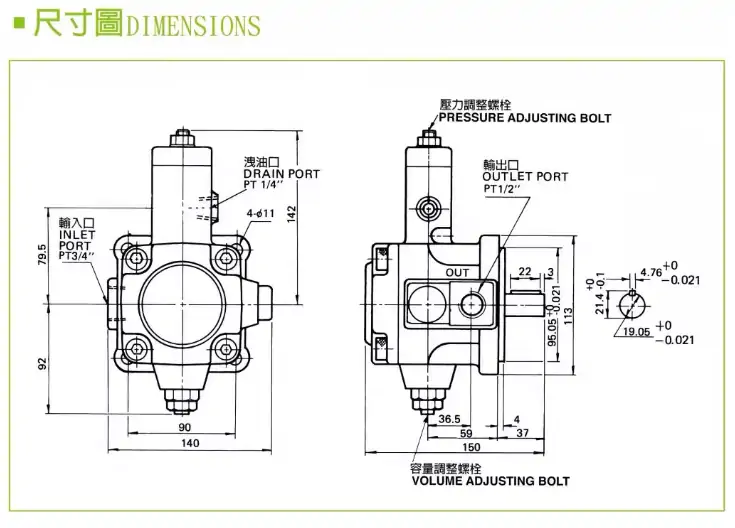

TCVP-F12-A1 TCVP-F12-A2 TCVP-F12-A3 TCVP-F12-A4 TCVP-F15-A1 TCVP-F15-A2
TCVP-F15-A3 TCVP-F15-A4 TCVP-F20-A1 TCVP-F20-A2 TCVP-F20-A3 TCVP-F20-A4
TCVP-F30-A1 TCVP-F30-A2 TCVP-F30-A3 TCVP-F30-A4 TCVP-F40-A1 TCVP-F40-A2
TCVP-F40-A3 TCVP-F40-A4
TCVVP-F4040-A1A1 TCVVP-F4040-A2A2 TCVVP-F4040-A3A3 TCVVP-F4040-A4A4
VDV-1A-F30-A-35 VDV-1B-F40-A-35
