液壓閥塊設計的幾點原則，務必要了解
液壓閥塊設計的幾點原則，來了解一下。
（1）安裝于液壓閥塊上的液壓元件的尺寸不得相互干涉。
（2）閥塊的幾何尺寸主要考慮安裝在閥塊上的各元件的外型尺寸，使各元件之間有足夠的裝配空間。液壓元件之間的距離應大于5mm，換向閥上的電磁鐵、壓力閥上的先導閥以及壓力表等可適當延伸到閥塊安裝平面以外，這樣可減小閥塊的體積。但要注意外伸部分不要與其他零件相碰。
（3）在布局時，應考慮閥體的安裝方向是否合理，應該使閥芯處于水平方向，防止閥芯的自重影響閥的靈敏度，特別是換向閥一定要水平布置。
（4）閥塊公共油孔的形狀和位置尺寸要根據系統的設計要求來確定。而確定閥塊上各元件的安裝參數則應盡可能考慮使需要連通的孔道盡可能正交，使它們直接連通，減少不必要的工藝孔。
（5）由于每個元件都有兩個以上的通油孔道，這些孔道又要與其它元件的孔道以及閥塊體上的公共油孔相連通，有時直接連通是不可能的，為此必須設計必要的工藝孔。閥塊的孔道設計就是確定孔道連通時所需增加工藝孔的數量、工藝孔的類型和位置尺寸以及閥塊上孔道的孔徑和孔深。
（6）不通孔道之間的小壁厚必須進行強度校核。
（7）要注意液壓元件在閥塊上的固定螺孔不要與油道相碰，其小壁厚也應進行強度校核等等。
50T-07-FR 50T-12-FR 50T-14-FR 50T-17-FR 50T-20-FR 50T-23-FR 50T-26-FR 50T-30-FR
50T-36-FR 50T-39-FR 50T-43-FR
DS-11-FR DS-11P DS-12-FR DS-12P DS-13-FR DS-13P DS-14-FR DS-14P
P08-A1-F-R-01 P08-A2-F-R-01 P08-A3-F-R-01
P16-A1-F-R-01 P16-A2-F-R-01 P16-A3-F-R-01
P22-A1-F-R-01 P22-A2-F-R-01 P22-A3-F-R-01
P36-A1-F-R-01 P36-A2-F-R-01 P36-A3-F-R-01
P46-A1-F-R-01 P46-A2-F-R-01 P46-A3-F-R-01
SVPF-15-35-20T SVPF-15-55-20T SVPF-15-70-20T SVPF-20-35-20T SVPF-20-55-20T SVPF-20-70-20T
SVPF-30-55-20T SVPF-30-70-20T SVPF-40-35-20T SVPF-40-55-20T SVPF-40-70-20T
TC6VP-F12-A1 TC6VP-F12-A2 TC6VP-F12-A3 TC6VP-F12-A4 TC6VP-F15-A1 TC6VP-F15-A2
TC6VP-F15-A3 TC6VP-F15-A4 TC6VP-F20-A1 TC6VP-F20-A2 TC6VP-F20-A3 TC6VP-F20-A4
TC6VP-F30-A1 TC6VP-F30-A2 TC6VP-F30-A3 TC6VP-F30-A4 TC6VP-F40-A1 TC6VP-F40-A2
TC6VP-F40-A3 TC6VP-F40-A4

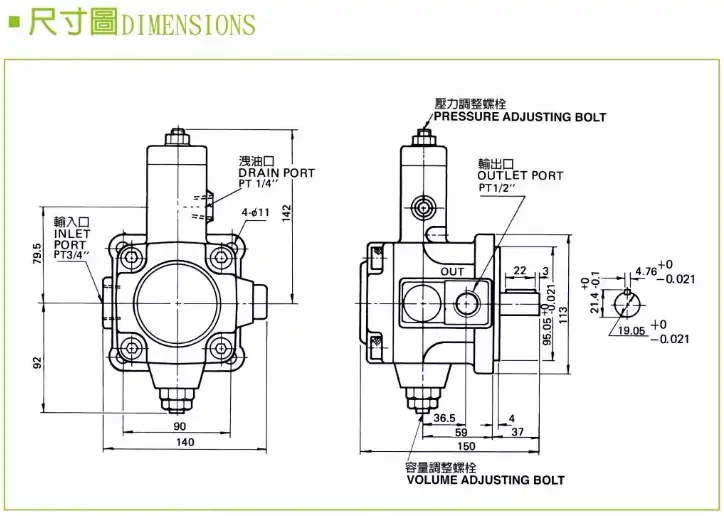

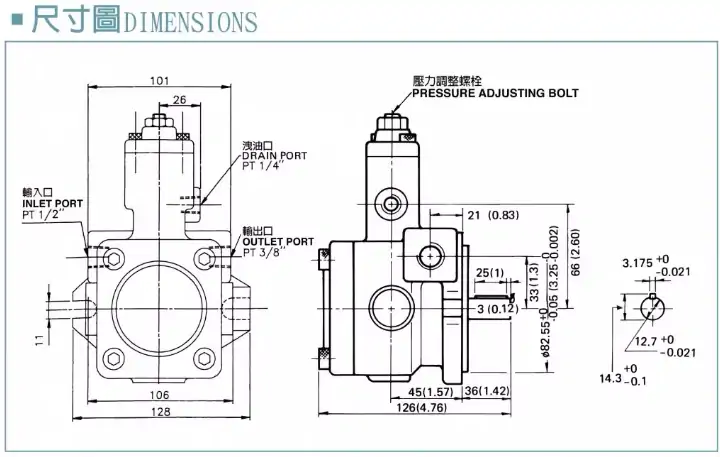

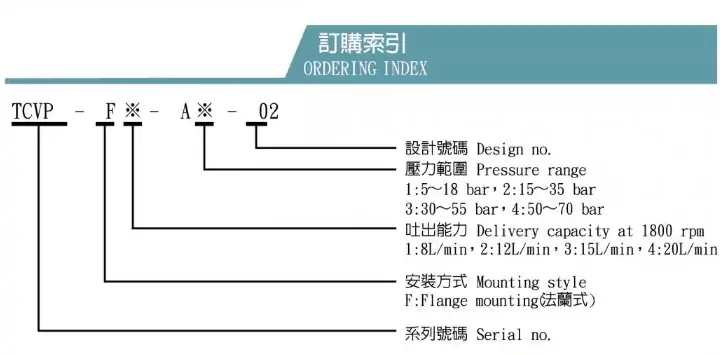

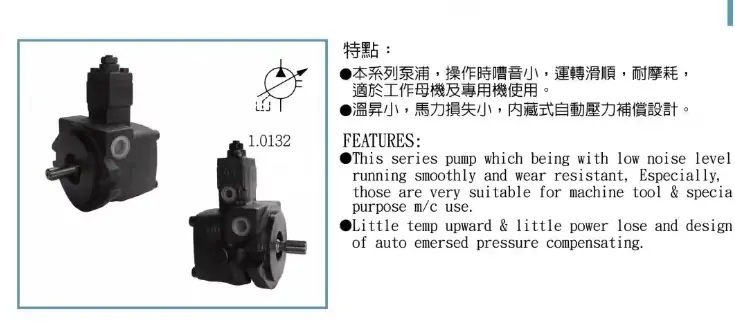

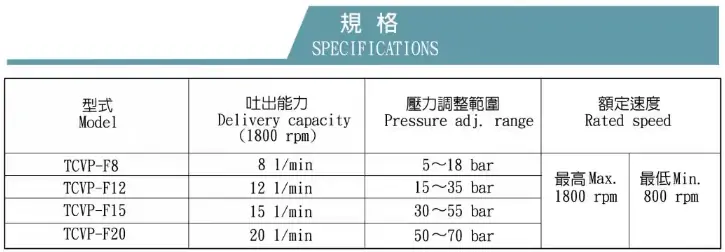

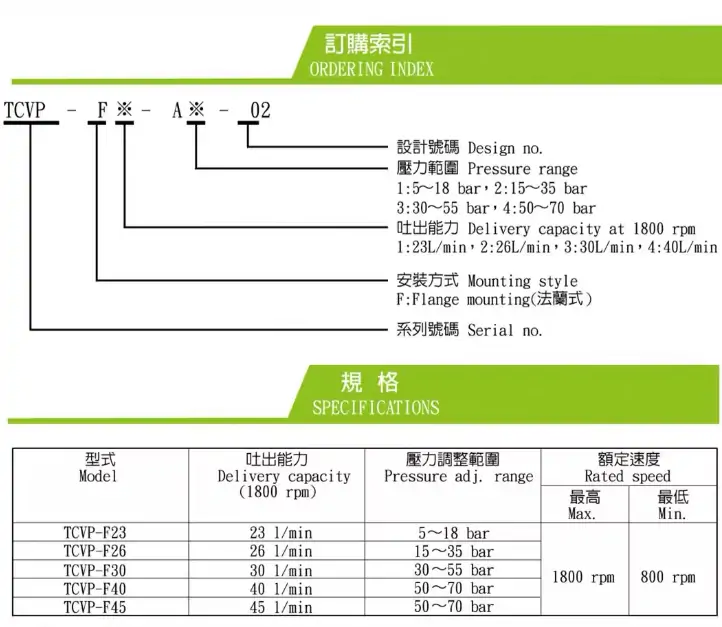

TCVP-F12-A1 TCVP-F12-A2 TCVP-F12-A3 TCVP-F12-A4 TCVP-F15-A1 TCVP-F15-A2 TCVP-F15-A3
TCVP-F15-A4 TCVP-F20-A1 TCVP-F20-A2 TCVP-F20-A3 TCVP-F20-A4 TCVP-F30-A1 TCVP-F30-A2
TCVP-F30-A3 TCVP-F30-A4 TCVP-F40-A1 TCVP-F40-A2 TCVP-F40-A3 TCVP-F40-A4
TCVVP-F4040-A1A1 TCVVP-F4040-A2A2 TCVVP-F4040-A3A3 TCVVP-F4040-A4A4 VHP30-140
